Étanchéité à l’air, pourquoi c’est si important ?

Étanchéité à l'air

Etanchéité à l’air ≠ isolation

L’isolation c’est la capacité à garder la chaleur à l’intérieur de la maison quand l’air est immobile.

L’étanchéité à l’air c’est la capacité à empêcher les flux d’air existants de s’échapper de l’intérieur de la maison vers l’extérieur. Cela permet donc d’éviter les courants d’air 🌬️

Pour que l’isolation soit bonne, il faut une forte étanchéité à l’air.



Faisons une analogie avec les vêtements: 🧥

En hiver, pour avoir chaud on porte un pull en laine, c’est l’isolation.

Si on se met dehors face au vent, le vent passe au travers de la laine, on a froid et le pull n’est plus efficace.
Pour éviter que les flux d’air passent à travers le pull, on met un K-way ou un coupe vent qui coupera le vent à travers le pull en laine, c’est l’étanchéité à l’air.

Pour les sportifs: Les vêtements en Gore-Tex® sont fantastiques. Ils se mettent coté peau (donc à l’intérieur), ils permettent de se protéger du vent, de la pluie et ont la capacité à faire évacuer la transpiration à l’extérieur et de ne pas stocker l’humidité: c’est la perspirance.

Si le bâtiment devient étanche est-ce qu’on l’empêche de  « respirer » ?

La réponse est la même pour un être humain, il ne faut pas empêcher la maison de respirer car il faut pouvoir évacuer une certaine quantité de vapeur d’eau à travers les murs et ne pas la laisser à l’intérieur du mur pour rendre la maison pérenne, tout comme l’être humain.

Une famille de 4 dans une maison produit en moyenne 25L de vapeur d’eau par jour (c’est énorme !!)

Si on rajoute l’hiver, l’air intérieur est chaud et contient de la vapeur d’eau. Comme la pression de cet air intérieur (+chaud) est supérieure à la pression de l’air extérieur (+froid), loi physique oblige, notre air intérieur va vouloir s’échapper et va migrer au travers de nos parois (murs, sols..). Lors de la migration, l’air chaud en se refroidissant risque d’atteindre le point de rosée et de la condensation va avoir lieu.
Donc, pour éviter cela, il faut laisser passer moins de vapeur d’eau que ce que la paroi est capable d’évacuer.

Les 2 principaux phénomènes qui sont à l’origine des mouvements d’air dans la maison sont donc:

  • L’action du vent froid en hiver
  • L’air chaud et humide à l’intérieur de la maison qui ne demande qu’à s’échapper vers l’extérieur.



Dans une maison passive on cherche à supprimer les échanges d’air indésirables tout en laissant les murs évacuer une certaine quantité de vapeur d’eau.

Si notre étanchéité à l’air n’est pas bonne, le besoin de chauffage ou de climatisation augmente et la puissance de chauffe ou de froid augmente tout autant. Il faut donc travailler là dessus et dans les moindres détails.

Quels sont différentes phases pour une bonne étanchéité à l’air d’une maison passive ?

La phase de conception,  qui comporte plusieurs étapes:

 1) Etablir un plan d’étanchéité à l’air:

  • Etre situé côté chaud, donc à l’intérieur de la maison.
  • Faire une seule et même couche.
  • Ne pas avoir de trous donc doit être continu.

2) Définir les matériaux utilisés pour l’étanchéité à l’air et déterminer leur position dans le mur entre les différents matériaux.

L’application seule d’un isolant sur une ossature ne rend pas la paroi étanche (même si l’isolant est posé sans discontinuité).

Pour notre maison on utilisera un pare-vapeur. La jonction entre les pare-vapeur se fera avec des adhésifs soigneusement collés pour empêcher toute fuite.

3) Identifier les points faibles avec la règle du crayon c’est à dire que l’on doit pouvoir tracer une ligne sur les plans sans lever le crayon. Dès que l’on doit lever le crayon suite à la jonction de 2 matériaux par exemple, c’est un point faible.

4) Faire des schémas de détail pour chacun des points faibles. Exemple ici avec une jonction mur-dalle de notre maison.

 La phase d’exécution:

  • On s’assure de la bonne réalisation par les différentes équipes de tout ce qui a été planifié en amont.
  • Chaque trou percé pour une canalisation doit être étanche et la gaine qui passe dans le trou doit l’être également.
  • On fait des tests d’étanchéité à l’air pour valider la théorie.. (prochain article 😉 ).



Schéma de détail de notre jonction sol-mur

Pourquoi le pare-vapeur est une solution à l’étanchéité à l’air ?

Au fil de l’évolution du bâtiment vers des performances toujours plus élevées, de nouvelles fonctions lui ont été attribuées:



1- Son rôle premier: la vapeur d’eau

Comme son nom ne l’indique PAS forcément c’est de gérer la vapeur d’eau.

PARE-vapeur: pare dans le sens « prémunir » et pas dans le sens « anti ».

Toute matière peut avoir la capacité à laisser passer de la vapeur d’eau.  Si c’est le cas on parle de perspirance.

C’est la valeur Mu. Tout matériau en fonction de sa valeur Mu et de son épaisseur laissera migrer une certaine quantité de vapeur d’eau. Cette valeur s’appelle le SD (Spraying Diffusion).
Le SD = MU X l’épaisseur du matériau.

Bien sur, la VMC double flux (prochain article) joue le rôle principal dans l’évacuation de la vapeur d’eau.
La perspirance permet de conserver des murs sains (car ils ne stockent pas d’humidité) et est adaptée aux matériaux biosourcés

Le Pare vapeur arrive en sauveur en tant que régulateur de vapeur d’eau !!

Pour choisir son type de pare-vapeur, on doit connaitre les valeurs SD de chacun des matériaux et leurs épaisseurs sur nos murs et sur nos sols.



2- Second rôle: il gère très efficacement les courants d’air:

Comme le but premier d’un pare vapeur est de gérer les molécules d’eau et que les molécules d’eau sont plus fines que les molécules d’air, on peut dire que le pare-vapeur est complètement étanche à l’air !! Il va donc aider à diminuer fortement les fuites sur les murs et entre toutes les jonctions murs à murs, murs-sol, murs-fenêtres…

Le pare-vapeur peut être schématisé comme une bâche qui englobe le volume intérieur de la maison et va diminuer les fuites d’air vers l’extérieur. Il assure donc l’étanchéité de la maison.

Où doit être positionné le pare-vapeur ?

Pour éviter l’apparition du point de rosé, on utilise la règle « des 2/3  1/3 ».
L’étanchéité à l’air doit être effectuée de façon à ce que minimum 2/3 des isolants (en Résistance thermique) soit côté extérieur à la membrane et maximum 1/3 des isolants soit côté intérieur.  Si cette règle n’est pas respectée, il y a automatiquement apparition de point de Rosée !

Exemple avec la réalisation de l'isolation + étanchéité à l'air du plancher et jonction avec les murs

Suppression de L’OSB de protection

Mise en place de l’OSB sous plancher

Photo détail



Soufflage de l’isolant du plancher: Ouate de cellulose

Plancher rempli d’isolant

Recouvrement de l’isolant par l’OSB de surface

Le plancher est prêt à recevoir le pare-vapeur

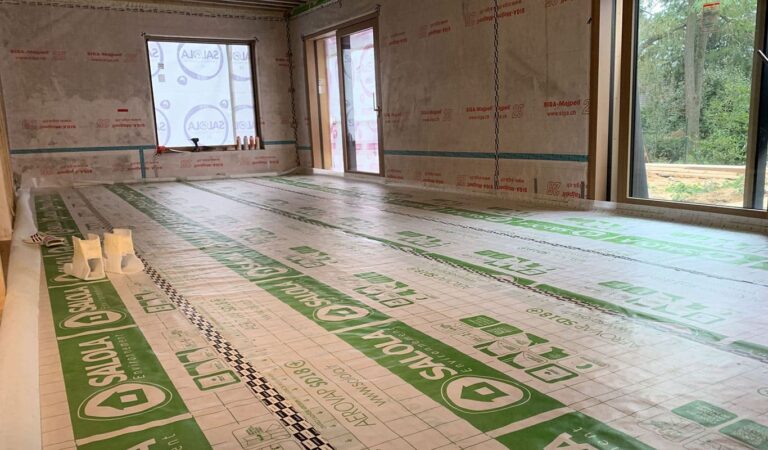

Pose du pare-vapeur dans les règles de l’art

Mise en place du Fermacell®

















Jonction entre pare-vapeur, colmatage des micros trous

Comment prouver que notre maison a une bonne performance à l’étanchéité à l’air ?

On fait des essais grandeur nature !!
C’est le fameux test de l’étancheité à l’air !!
